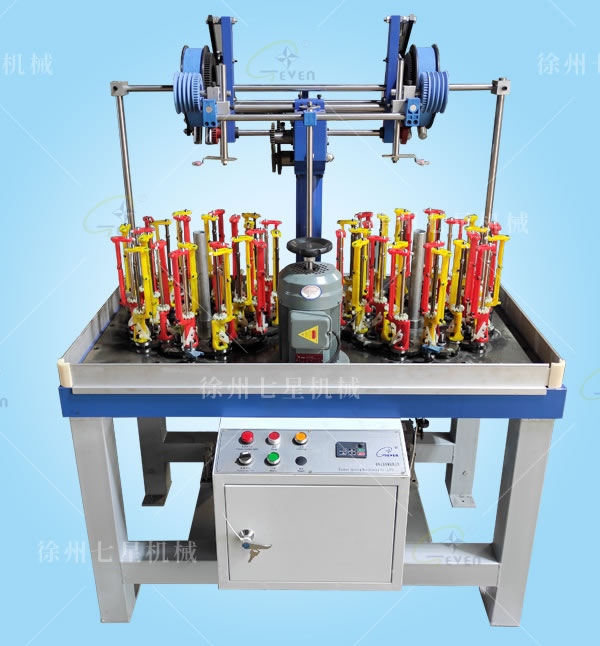

規格Model ：QX90-24*2
型號type：90型
撥盤尺寸Impeller size：90mm
頭數Head number：2
錠數Spindle number：48
紗管數量 Bobbin number：96
紗管尺寸 Bobbin size： Ø47*142mm（直徑*內檔長度）
電機功率 Motor Power ：0.75KW*1 380V（±15%）
三相電
撥盤***大轉速M(fèi)ax Speed of Impeller： 330rpm
機器尺寸 Machine size：1170*640*1550mm / 1200*650*1700mm（供參考，不同產品尺寸有變化）
機器重量 Machine weight ：約450kg
編織范圍 braiding wire size： Ø2-10mm小圓帶/圓扁帶
四槽繩輪
斷線自停裝置
普通國產電機+變頻器調速
節距齒輪調整節距（編織疏密）
錠子彈簧調整放絲張力
帶中心芯管
我公司生產的90系列編織機被廣泛的用于編織各種圓或者扁的繩帶（鞋帶、手提帶、拖車?yán)K、行李繩、釣魚線、裝飾繩、高空強力繩、松緊帶等）和電線電纜（高溫導線、屏蔽線、布花線等），高壓膠管（氧氣、乙炔管、高壓油管、噴霧管等），復合材料骨架編織（碳纖維、玻璃纖維），小型盤根，汽車線束。
現有規格錠數有3.4.5.7.9.11.12.13.16.17.20.21.24.25.28.29.32.33.36.37.40.41.48.49.56.57.64.65.72.73.80.84.88.96.104.120.144等，并可根據用戶需要定做。
The high speed braiding machine we produce are commonly used to braid many kinds of both round and flat ropes/cords/laces (shoelaces, handbag laces, tow ropes, luggage ropes, fishing line, fiberglass sleeves, high pressure rubber hoses, decoration ropes, aerial ropes, elastic ropes, etc) and cables (high temperature wire, shielded cable, stainless steel wire braided flex hose, etc.)

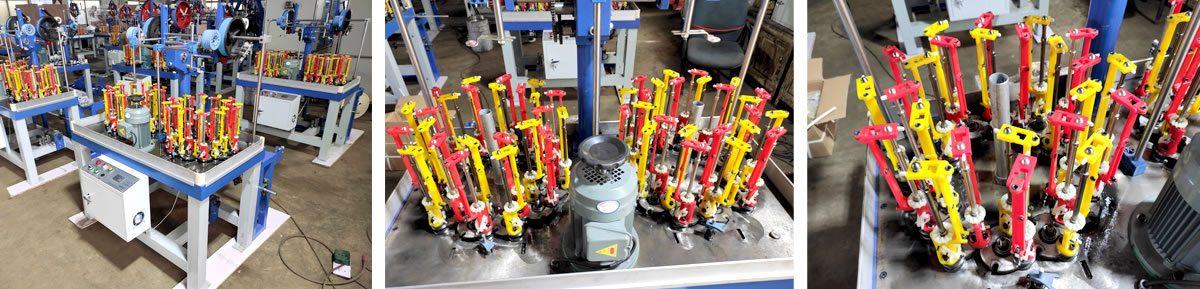

產品細節展示
|
|
規格 |
錠數 |
頭數 |
撥盤尺寸 |
編織形式 |
紗管尺寸 |
編織范圍 |
轉速（RPM） |
|
1 |
3/16 |
3 |
16 |
90 |
扁/Flat |
Ø47*141 |
1-6 |
330 |
|
2 |
5/4 |
5 |
4 |
90 |
扁/Flat |
Ø47*141 |
3-6 |
330 |
|
3 |
9/4 |
9 |
4 |
90 |
扁/Flat |
Ø47*141 |
3-6 |
330 |
|
4 |
12/4 |
12 |
4 |
90 |
圓/Round |
Ø47*141 |
Ø 1-6 |
330 |
|
5 |
13/4 |
13 |
4 |
90 |
扁/Flat |
Ø47*141 |
6-9 |
330 |
|
6 |
16/2 |
16 |
2 |
90 |
圓/Round |
Ø47*141 |
Ø 1-8 |
330 |
|
7 |
16/4 |
16 |
4 |
90 |
圓/Round |
Ø47*141 |
Ø 1-8 |
330 |
|
8 |
17/4 |
17 |
4 |
90 |
扁/Flat |
Ø47*141 |
6-12 |
330 |
|
9 |
20/4 |
20 |
4 |
90 |
圓/Round |
Ø47*141 |
Ø 3-10 |
330 |
|
10 |
21/4 |
21 |
4 |
90 |
扁/Flat |
Ø47*141 |
12-15 |
330 |
|
11 |
24/2 |
24 |
2 |
90 |
圓/Round |
Ø47*141 |
Ø 3-12 |
330 |
|
12 |
25/2 |
25 |
2 |
90 |
扁/Flat |
Ø47*141 |
15-18 |
330 |
|
13 |
32/2 |
32 |
2 |
90 |
圓/Round |
Ø47*141 |
Ø 6-15 |
330 |
|
14 |
33/2 |
33 |
2 |
90 |
扁/Flat |
Ø47*141 |
18-25 |
330 |
|
15 |
40/1 |
40 |
1 |
90 |
圓/Round |
Ø47*141 |
Ø 8-16 |
330 |
|
16 |
40/2 |
40 |
2 |
90 |
圓/Round |
Ø47*141 |
Ø 8-16 |
330 |
|
17 |
48/1 |
48 |
1 |
90 |
圓/Round |
Ø47*141 |
Ø 8-20 |
330 |
|
18 |
56/1 |
56 |
1 |
90 |
圓/Round |
Ø47*141 |
Ø 8-22 |
330 |
|
19 |
64/1 |
64 |
1 |
90 |
圓/Round |
Ø47*141 |
Ø 8-24 |
330 |
|
20 |
120/1 |
120 |
1 |
90 |
圓/Round |
Ø47*141 |
Ø 15-36 |
330 |
|
|
|
|
|
|
|
|
|
|
